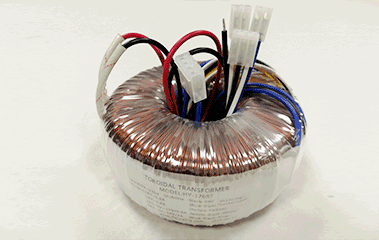

環形變壓器線圈怎么固定

環形變壓器線圈的不變布局，鐵芯柱外纏繞有低壓線圈和高壓線圈，低壓線圈和高壓線圈之間組成主控道，主控道內設有絕緣筒，鐵芯柱與低壓線圈之間設有防備低壓線圈產生程度位移的圓撐條，在線圈與上夾件之間設有“m”型上墊塊，上墊塊中心的凸臺上開設有上通孔且凸臺底部底部還設有能插入絕緣筒側壁的卡槽，在線圈與下夾件之間設有環形墊座，環形墊座上外貌設有能插入絕緣筒側壁的環形卡槽，環形墊座的環道雙側對稱持續有“L”型下墊塊，且環形墊座上還逐一對應上通孔設有下通孔。布局簡略，老本便宜，安置光陰短，能非常好的不變線圈，幸免線圈位移。

環形變壓器線圈吊具，其特性在于：吊梁的中心配置有舉止孔；外桿，外桿位于吊梁的外緣，外桿的上端和所述吊梁鉸接持續，外桿為彎折型，用于承托起線圈；內不變機構，位于吊梁的中心部，主吊桿，貫串舉止孔，且主吊桿的上端配置有不變螺母，用于將主吊桿限制在吊梁上；推桿座，配置有兩個，分高低套設在所述主吊桿上；緊壓導套，套設在主吊桿上，緊壓導套的上端和不變螺母觸碰，且緊壓導套的下端和位于主吊桿上端的推桿座觸碰；推板，推板上配置有沖突塊，用于壓緊不變線圈。到達了卻構簡略、不變靠得住且吊裝方便的目標。

環形變壓器繞線布局，鐵芯，外層設有螺旋狀的半圓形凹槽；繞線，具備互相并聯的兩組，此中一組繞線的下半片面卡在鐵芯的半圓形凹槽內，另一組繞線纏繞在半圓形凹槽內的繞線外圈；環形變壓器繞線布局，在鐵芯上設有的卡住繞線的半圓形凹槽，繞線卡在半圓形凹槽內可以或許防備因?yàn)橥鈱永@線的擠壓而產生軸向挪動，防備繞線松懈。
