環形變壓器原理知識介紹

　在日常生活中，各種家用電器的應用越來越多，幾乎所有的電器都需要用到環形變壓器，但是大家了解環形變壓器嗎？它的工作原理是什么呢？接下來，小編就帶大家走進一個你所不了解的領域，學習一下環形變壓器的原理知識。

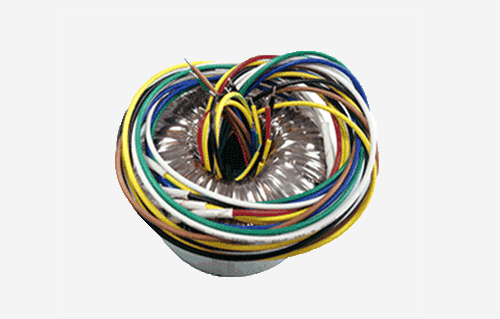

　　環型變壓器的鐵心是用優質冷軋硅鋼片（片厚一般為0.35mm以下），無縫地卷制而成，這就使得它的鐵心性能優于傳統的疊片式鐵心。環型變壓器的線圈均勻地繞在鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，與疊片式相比激磁能量和鐵心損耗將減小25%。環型鐵芯由硅鋼帶纏繞而成，環型鐵芯有一個連續不斷的磁路，而疊片鐵芯變壓器在EI片間有氣隙；因此，存在較大的氣隙磁阻是疊片變壓器的主要缺點。環型鐵芯沒有空氣間隙，電噪聲相對EI型和C型鐵芯變壓器要小的多。采用真空浸漬技術，可使鐵芯成為牢固的整體，在繞線和加工過程中不易變形；由于環型鐵芯非常牢固，因而減少了振動和音頻噪聲。環型變壓器有許多固定方法，最常用的方法是利用環型變壓器的中心孔固定。應當注意，螺釘等固定件不應該使變壓器的頂部壓板與下底板同時接地，以免形成一個短路環。

　　當一個正弦交流電壓U1加在初級線圈兩端時，導線中就有交變電流I1并產生交變磁通ф1，它沿著鐵芯穿過初級線圈和次級線圈形成閉合的磁路。在次級線圈中感應出互感電勢U2，同時ф1也會在初級線圈上感應出一個自感電勢E1，E1的方向與所加電壓U1方向相反而幅度相近，從而限制了I1的大小。為了保持磁通ф1的存在就需要有一定的電能消耗，并且環形變壓器本身也有一定的損耗，盡管此時次級沒接負載，初級線圈中仍有一定的電流，這個電流我們稱為“空載電流”。

　　如果次級接上負載，次級線圈就產生電流I2，并因此而產生磁通ф2，ф2的方向與ф1相反，起到了互相抵消的作用，使鐵芯中總的磁通量有所減少，從而使初級自感電壓E1減少，其結果使I1增大，可見初級電流與次級負載有密切關系。當次級負載電流加大時I1增加，ф1也增加，并且ф1增加部分正好補充了被ф2所抵消的那部分磁通，以保持鐵芯里總磁通量不變。如果不考慮變壓器的損耗，可以認為一個理想的環形變壓器次級負載消耗的功率也就是初級從電源取得的電功率。

　　綜上所述，環形變壓器能根據需要通過改變次級線圈的圈數而改變次級電壓，但是不能改變允許負載消耗的功率。大家通過簡單的學習了解環形變壓器的工作原理，可以對處理日常生活中的一些電器的小毛病有很大的意義，能夠及時的排除故障問題，快速找到解決的辦法。
