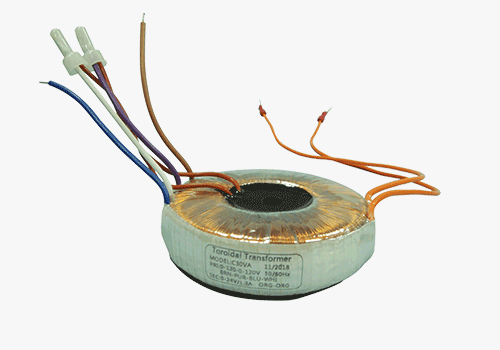

環形變壓器工作原理

　　首先，關于變壓器的原理大家都知道，而環形變壓器的原理也遵循這個原理，本質是一樣的；

　　其次，環形變壓器的鐵心是用優質冷軋硅鋼片（片厚一般為0.35mm以下），無縫地卷制而成，這就使得它的鐵心性能優于傳統的疊片式鐵心。環形變壓器的線圈均勻地繞在鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，與疊片式相比激磁能量和鐵心損耗將減小25%，由此帶來了下述一系列的優點。

　　優點一

　　1）電效率高鐵心無氣隙，疊裝系數可高達95%以上，鐵心磁導率可取1.5～1.8T（疊片式鐵心只能取1.2～1.4T），電效率高達95%以上，空載電流只有疊片式的10%。

　　優點二

　　2）外形尺寸小，重量輕環形變壓器比疊片式變壓器重量可以減輕一半，只要保持鐵心截面積相等，環形變壓器容易改變鐵心的長、寬、高比例，可以設計出符合要求的外形尺寸。

　　優點三

　　3）磁干擾較小環形變壓器鐵心沒有氣隙，繞組均勻地繞在環形的鐵心上，這種結構導致了漏磁小，電磁輻射也小，無需另加屏蔽都可以用到高靈敏度的電子設備上，例如應用在低電平放大器和醫療設備上。

　　優點四

　　4）振動噪聲較小鐵心沒有氣隙能減少鐵心
